Création d'une noue en zinc avec découpe de tuiles à Bezons (78)

La noue, cette jonction en creux entre deux pans de toiture, concentre une grande partie des eaux de pluie et reste l’un des points les plus sensibles d’une couverture. Sur cette maison de Bezons, la création d’une noue en zinc sur mesure a demandé une découpe précise des tuiles environnantes.

Le problème rencontré

À l’origine, la jonction entre les deux versants avait été bricolée plutôt que construite. Un fond de tôle mince, bien trop étroit pour le débit à évacuer, avait été glissé sous les tuiles, et les tuiles de bordure avaient été calées au mortier sans découpe soignée.

Le résultat se voyait dès qu’il pleuvait fort. L’eau, arrivant des deux pans, débordait latéralement au-dessus des relevés et passait sous les tuiles voisines. Par temps calme, tout paraissait normal ; c’est le propre de ce défaut, il ne se manifeste que lors des épisodes intenses, ce qui rend le diagnostic délicat pour un particulier.

Les traces intérieures confirmaient le mécanisme : auréoles sur la sous-face au droit de la jonction, et bois de support taché sur toute la longueur du creux. Les mortiers de calage, eux, s’étaient fissurés puis avaient piégé l’humidité contre la terre cuite, accélérant le gel des tuiles en hiver. Laisser la situation en l’état revenait à laisser l’eau travailler le support à chaque orage, jusqu’à devoir remplacer des chevrons.

La solution proposée

L’option minimale aurait consisté à refaire les calages au mortier autour de la tôle existante. Nous l’avons écartée sans hésiter : le problème n’était pas le calage mais la largeur du fond de noue. Reprendre les tuiles autour d’un ouvrage sous-dimensionné n’aurait rien changé au débordement.

La bonne réponse était donc de créer une véritable noue, façonnée en zinc, dimensionnée pour le débit des deux versants réunis, avec des relevés latéraux suffisamment hauts pour que l’eau ne puisse plus franchir les bords même en cas de pluie battante.

Le zinc naturel s’imposait ici pour trois raisons. Il se plie à froid, ce qui permet de former le fond et les relevés d’un seul tenant, sans joint dans l’axe d’écoulement. Il se soude à l’étain, ce qui rend les jonctions de longueur continues au lieu d’être simplement superposées. Et il vieillit en se patinant, sans traitement d’entretien. Une noue en tuile fermée, techniquement possible, aurait été plus délicate à réaliser proprement sur cet angle et moins tolérante aux feuilles mortes.

Les matériaux utilisés

Le corps de l’ouvrage est une bande de noue en zinc naturel, façonnée sur place avec un pli de fond et deux relevés latéraux terminés par un ourlet — le repli de bord qui rigidifie la tôle et empêche l’eau de remonter par capillarité sous les tuiles.

Le support a été reconstitué avec des voliges de fond de noue en bois traité classe 2, posées à plat pour offrir une assise continue au zinc, et des liteaux neufs sur les rangs déposés. Un écran de sous-toiture HPV a été intégré de part et d’autre du creux, en seconde barrière.

Le reste : pattes à agrafe en zinc pour la tenue, fixations inox A2 compatibles avec le zinc et les bois traités, soudure à l’étain pour les raccords, mortier de scellement pour maintenir les tuiles recoupées, et les tuiles d’origine réutilisées après découpe, complétées par quelques tuiles neuves du même modèle en remplacement des éléments cassés.

Le déroulé technique du chantier

On commence par ouvrir la zone : les rangs de tuiles bordant la jonction sont déposés sur une bande de part et d’autre, les mortiers piqués, l’ancienne tôle retirée. Les tuiles réutilisables sont triées et descendues, les autres évacuées.

Vient ensuite l’examen du support mis à nu, presque toujours le plus abîmé de la toiture puisque c’est là que l’eau s’est infiltrée le plus longtemps. Les bois tachés en surface sont brossés et conservés, ceux qui cèdent sous la pointe sont remplacés.

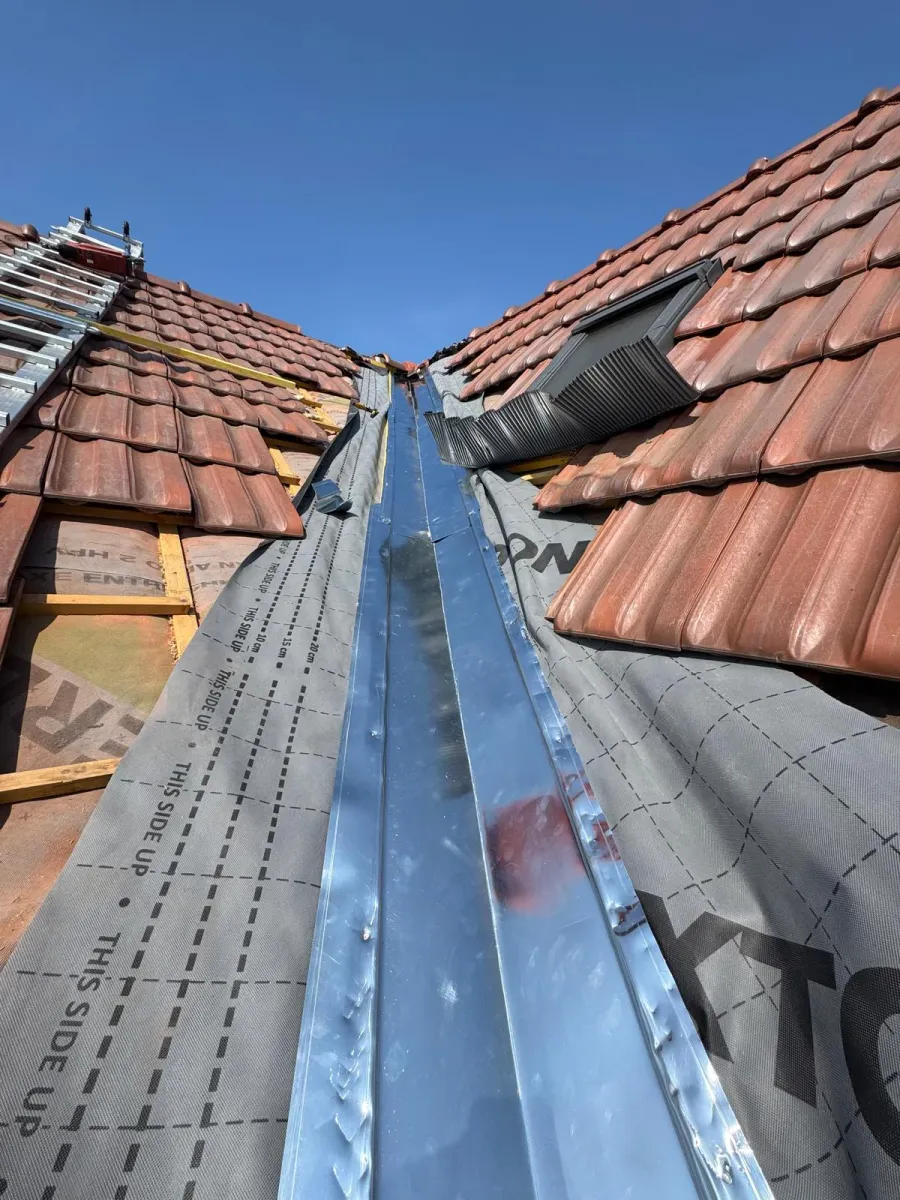

Le support de noue est alors reconstitué : voliges posées à plat dans le creux pour que le zinc repose en continu, puis écran de sous-toiture rabattu par-dessus les bords et engagé sous les rangs voisins, de manière que toute eau qui passerait sous les tuiles soit conduite vers la noue et non vers la charpente.

Le façonnage suit. La longueur du creux et l’angle réel des deux versants sont relevés, puis la tôle est pliée pour former le fond et les relevés. Sur une noue, la largeur du fond et la hauteur des relevés sont les deux cotes qui décident de tout : elles sont calculées pour un débit de pointe, pas pour une pluie moyenne.

La pose se fait de bas en haut. Chaque élément de zinc vient sous celui du dessus, avec un recouvrement généreux dans le sens de l’écoulement, si bien que l’eau ne rencontre jamais un bord ouvert vers l’amont. Les bandes sont maintenues par agrafage sur pattes, sans aucun percement en partie courante : le métal doit pouvoir s’allonger et se retirer librement avec la température.

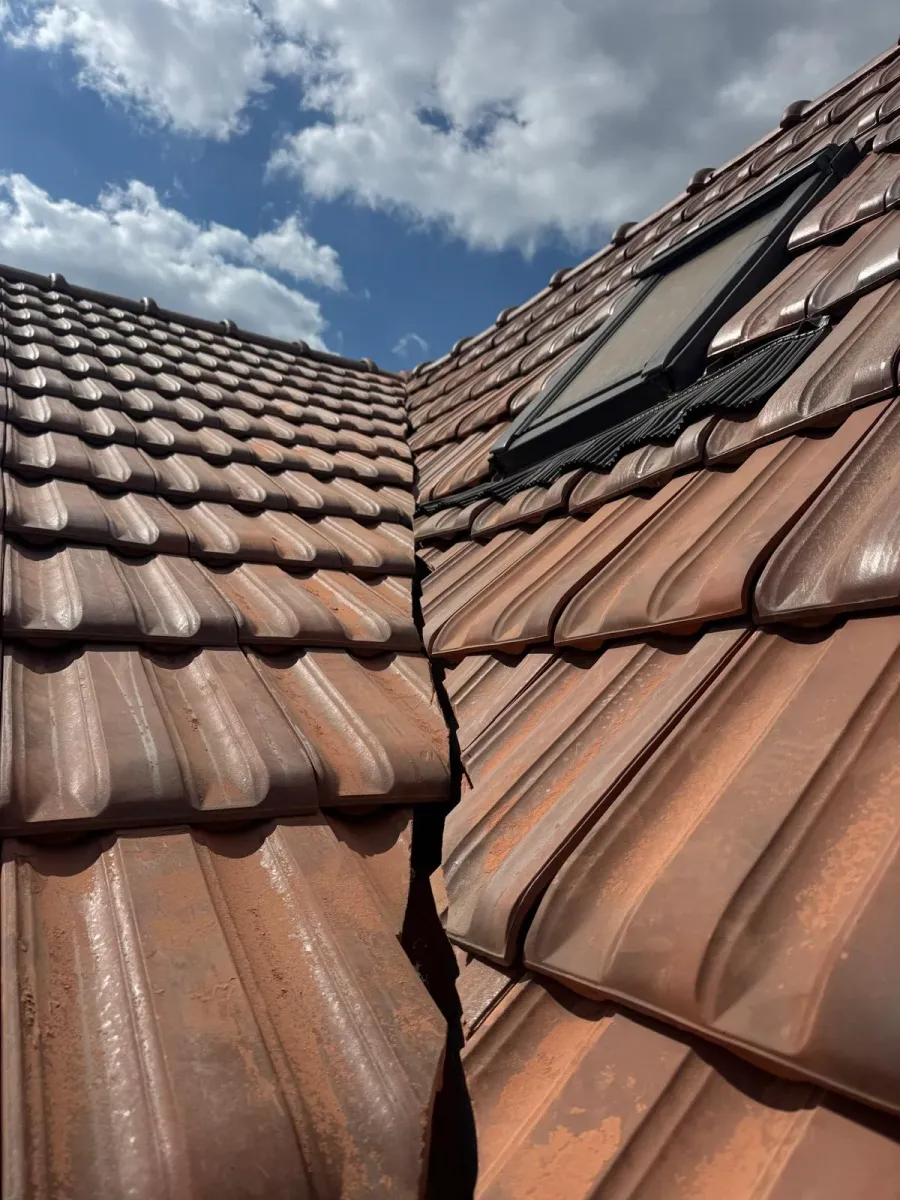

Reste le travail le plus visible, le tranchis : chaque tuile bordant la noue est recoupée en biais, au disque diamant, pour épouser exactement l’angle du creux. La ligne de coupe est tracée au cordeau puis reportée tuile par tuile, car l’angle varie légèrement sur la longueur. Un tranchis régulier n’est pas seulement esthétique — il garantit un écoulement franc et une largeur d’eau libre constante dans la noue.

Les tuiles recoupées sont ensuite reposées en respectant le pureau des rangs existants, puis maintenues au mortier de scellement, sans jamais prendre appui en force sur le zinc. Les raccords de zinc sont soudés à l’étain là où la longueur l’exige.

Le chantier se termine par un contrôle à l’eau : arrosage soutenu des deux versants simultanément, pour reproduire une pluie chargée et vérifier que la noue absorbe le débit sans débordement latéral, avec une inspection en sous-face pendant l’essai.

La durée du chantier

Une création de noue de ce type se traite généralement en une à deux journées, selon la longueur du creux, la pente des versants et le nombre de tuiles à recouper. Le tranchis représente à lui seul une part importante du temps passé, car il se fait pièce par pièce. Si le support s’avère plus dégradé que prévu à l’ouverture, ou si la météo empêche de laisser la zone découverte, il faut compter une intervention supplémentaire.
